Resina fenólica de grau de suspensão

Tradicional resina fenólica As resinas produzidas por polimerização em massa frequentemente apresentam ampla distribuição de tamanho de partículas, alta emissão de poeira e instabilidade entre lotes. Para superar essas limitações, a polimerização em suspensão avançada emergiu como uma metodologia de destaque para a fabricação de microresinas fenólicas esféricas com distribuição estreita de tamanho de partículas, ecologicamente corretas e altamente estáveis.

Seção 1: Mecanismo Sintético e Otimização de Processos

[Matérias-primas: Fenol + Formaldeído]

⇓ (Ácido Oxálico / Catalisador Ácido)

[Oligômeros Lineares de Novolac]

⇓ (Fase aquosa + Dispersante de álcool polivinílico (PVA))

[Gotículas de suspensão esféricas estáveis]

⇓ (Hexametilenotetramina (HMTA) / Agente de reticulação)

[Microesferas fenólicas esféricas curadas]

A síntese utiliza um sistema catalisado por ácido (como o ácido oxálico) para promover a condensação inicial de fenol e formaldeído. Uma fase crítica desse processo é a inversão em uma suspensão aquosa. Álcool polivinílico (PVA) É apresentado como um dispersante polimérico altamente eficiente para controlar com precisão a tensão interfacial e evitar a coalescência de gotículas.

Em seguida, a hexametilenotetramina (HMTA ou urotropina) é introduzida como agente de cura e doador de metileno. Essa reação de reticulação incorpora estruturas únicas de anel benzoxazina ao esqueleto da resina, que estão inerentemente ausentes em suas contrapartes polimerizadas em massa convencionais.

Seção 2: Caracterização morfológica por MEV (Microscopia Eletrônica de Varredura)

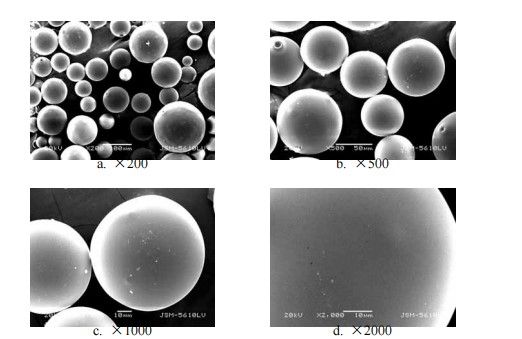

A microscopia eletrônica de varredura (MEV) e a análise estatística por software demonstram que as resinas fenólicas derivadas da suspensão apresentam uma excelente morfologia esférica. Dependendo da proporção molar formaldeído/fenol (F/P), o diâmetro volumétrico médio dos grãos pode ser ajustado entre 102 µm e 120 µm.

Principais parâmetros técnicos dos graus comerciais:

• Aparência: Pó microesférico branco a amarelo claro
• Ponto de fusão: 80–125°C (Personalizável)
• Tempo de gelificação (a 150 °C): 10–100 s
• Teor de fenol livre: < 5%

Essa geometria esférica altamente uniforme elimina a necessidade de trituração mecânica, evitando assim a aglomeração, aumentando a estabilidade de armazenamento e otimizando significativamente o desempenho do processamento subsequente em moldagem por compressão e injeção.

Seção 3: Análise Espectroscópica FT-IR

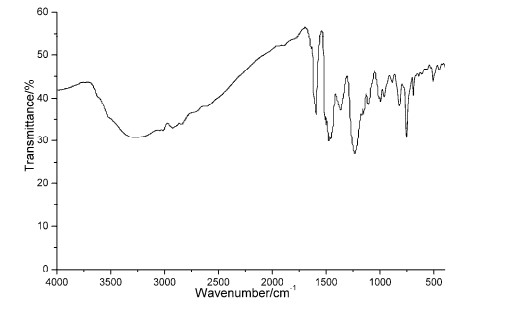

A análise FT-IR confirmou a configuração molecular exata da matriz fenólica em suspensão. A banda de absorção ampla e intensa abrange a faixa de 2500 a 3700 cm⁻¹.^-1 corresponde às vibrações de estiramento -OH poliméricas e aos grupos CH. As vibrações aromáticas características incluem:

• Estiramento do anel aromático C=C: Picos distintos observados entre 1450 e 1600 cm⁻¹.^-1.
• Ligação de éter assimétrica (ArCOCAr): Identificado por meio de um pico acentuado a 1240 cm^-1.
• Vibrações de regio-substituição: Vibrações de flexão fora do plano a 822 cm^-1 (indicativo de anéis benzênicos 1,4- e 1,2,4-substituídos) e 756 cm^-1 (indicativo de domínios 1,3- e 1,2,3-substituídos) verificam a propagação bem-sucedida da rede multidirecional.

Seção 4: Perfis cinéticos termogravimétricos (TG)

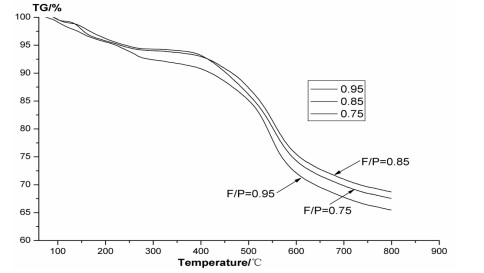

A análise termogravimétrica (TGA) destaca a resistência superior à degradação térmica da matriz processada em suspensão em comparação com as resinas convencionais processadas em solução. A cinética pirolítica ocorre em três etapas termofísicas distintas:

• Temperatura ambiente até 279,3 °C (Fase de Dessorção): Ocorre uma pequena perda de massa (5,89-7,32%), atribuída à volatilização de monômeros livres residuais e umidade provenientes de reações pós-condensação..
• 279,3 °C a 401,8 °C (Placa Térmica): A matriz atinge um estado de equilíbrio térmico de elite com alteração mínima de peso (perda de apenas 0,27% em F/P=0,75), validando sua excepcional integridade em altas temperaturas.
• 401,8°C a 638,7°C (Pirólise Primária): A termólise principal ocorre devido à fragmentação da rede, liberando H2O, fenóis de baixa massa molecular, CO2 e hidrocarbonetos leves (CH4).
• Otimização do Rendimento de Carvão: A 800 °C, sob atmosfera inerte de nitrogênio, o rendimento de carbono residual atinge até 68,71% (otimizado em F/P = 0,85). Essa alta retenção de carbono destaca seu desempenho em aplicações refratárias e de alto atrito.

Seção 5: Cinética de cura não isotérmica via DSC

As curvas de Calorimetria Diferencial de Varredura (DSC) em múltiplas taxas de aquecimento (5, 10, 15, 20 °C/min) revelam que o mecanismo de reticulação é estritamente exotérmico. Para temperaturas abaixo de 170 °C, a cinética da reação é governada pela condensação de grupos hidroximetil no núcleo fenólico para gerar ligações metileno (-CH₂-) e éter (-CH₂OCH₂-). Acima de 170 °C, a decomposição e o rearranjo do éter benzílico predominam.

A ausência de picos endotérmicos nítidos e discretos indica que a volatilização endotérmica e a reticulação exotérmica se sobrepõem continuamente, resultando em uma curva de cura suave. Isso se deve a um processo de cura gradual e bem controlado, crucial para compósitos de matriz polimérica sem defeitos.

Polimerizado em suspensão Resina fenólica formaldeído Representa um salto tecnológico significativo em relação às resinas tradicionais em massa. Ao empregar proporções F/P otimizadas e sistemas de estabilização de alto desempenho, como o PVA, os fabricantes podem obter controle preciso sobre a morfologia das partículas, distribuição de massa molecular estreita e excelente estabilidade térmica. Esta resina fenólica esférica de alta pureza se apresenta como uma solução ideal para aprimorar matrizes poliméricas industriais exigentes.

Site: www.elephchem.com

WhatsApp: (+)86 13851435272

E-mail: admin@elephchem.com
