No mercado de elastômeros de alto desempenho, a borracha de cloropreno (CR) é altamente valorizada por sua resistência equilibrada a óleos, produtos químicos, calor e intempéries. No entanto, a seleção da classe precisa para ambientes industriais exigentes requer um profundo conhecimento de sua modificação molecular e cinética de cristalização.
A série SKYPRENE da Tosoh Corporation destaca-se pela sua avançada tecnologia de cloração e polimerização. Ao manipular modificadores de peso molecular e taxas de cristalização, a SKYPRENE oferece um portfólio altamente estruturado, ideal para aplicações que vão desde peças automotivas dinâmicas até adesivos industriais de alta resistência.
1. A Química: Processo de Fabricação e Mecanismos de Modificação

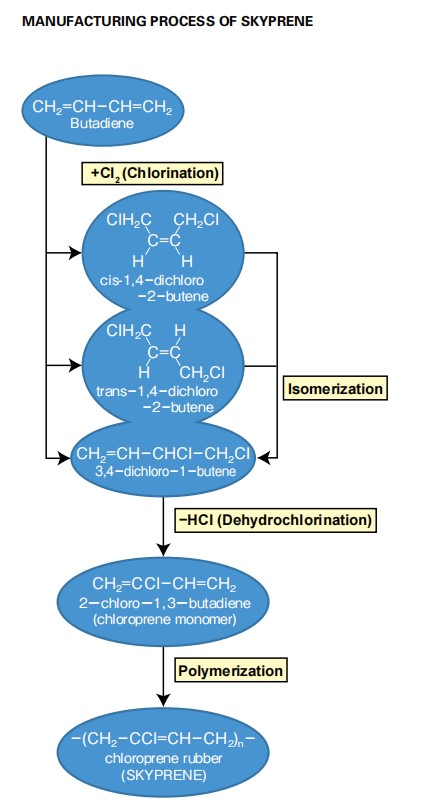

A excelência do SKYPRENE começa com sua rota sintética precisa. O butadieno passa por cloração para produzir isômeros intermediários (cis-1,4-dicloro-2-buteno e trans-1,4-dicloro-2-buteno), que são isomerizados em 3,4-dicloro-1-buteno. A desidrocloração produz então o núcleo 2-cloro-1,3-butadieno (monômero de cloropreno). O desempenho final da borracha é determinado durante a etapa de polimerização pelo tipo de modificador utilizado.
Mercaptano modificado (SKYPRENE B-5O peso molecular é rigorosamente controlado com o uso de mercaptanos. Esses graus de viscosidade apresentam excelente resistência ao calor, baixa deformação permanente por compressão e estabilidade superior em armazenamento, tornando-os a escolha padrão para produtos mecânicos.
Modificado com xantogênio (TOSOH SKYPRENE E-20Controladas por meio de dissulfeto de xantogênio, essas classes de polímeros proporcionam resistência à tração excepcional e processabilidade superior por extrusão/calandragem, sendo frequentemente misturadas com outros polímeros para otimizar o fluxo do composto.
Modificado com enxofre (SKYPRENE R-22As cadeias de policloropreno são copolimerizadas com enxofre. São conhecidas pela alta resistência ao rasgo e excelente adesão a metais, embora apresentem menor estabilidade térmica em comparação com os tipos de mercaptano.
2. Desacoplamento da taxa de cristalização e da viscosidade de Mooney
Um fator crítico que rege o comportamento da borracha de contato é a cristalização em baixa temperatura — uma transição de fase reversível onde as cadeias de polímero amorfo se alinham em domínios cristalinos, fazendo com que a borracha endureça em temperaturas abaixo de zero (tipicamente em torno de -10°C).
Conforme ilustrado na matriz de classificação de Tosoh, o SKYPRENE mapeia os produtos em duas dimensões: Taxa de cristalização (de rápida a mais lenta) e viscosidade Mooney (ML (1+4) 100℃).
Cristalização rápida: Ideal para adesivos de contato. A cristalização rápida garante resistência imediata e alta coesão logo após a evaporação do solvente.

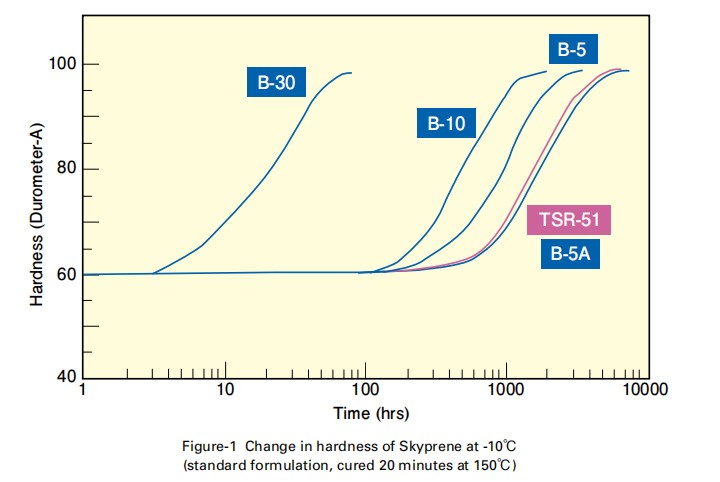

Cristalização mais lenta / Resistência à cristalização: Ao introduzir irregularidades estruturais durante a polimerização, o alinhamento das cadeias é inibido. Como mostrado na curva de dureza a -10°C, os graus gerais, como o B-30, endurecem rapidamente em 100 horas (atingindo uma dureza Durometer-A próxima de 100), enquanto os graus resistentes à cristalização, como o B-5 e o TSR-51, mantêm sua flexibilidade e dureza inicial mesmo após 1.000 a 10.000 horas.
3. Estudos de Caso Industriais
Caso 1: Coifas de juntas homocinéticas automotivas em climas com temperaturas abaixo de zero (fadiga dinâmica vs. endurecimento)
O Desafio: Uma montadora de veículos no norte da Europa relatou falha prematura das coifas das juntas homocinéticas do eixo de transmissão durante o inverno. As peças apresentaram rachaduras severas devido à fragilização por baixas temperaturas e à fadiga dinâmica.
A solução: A equipe técnica substituiu o composto CR padrão por SKYPRENE TSR-51 (um mercaptano de alta viscosidade e alta resistência à cristalização) combinado com plastificantes específicos para baixas temperaturas. Ao contrário do B-30, que perde elasticidade rapidamente em condições de inverno, o TSR-51 suprimiu a cristalização em baixas temperaturas, permitindo que a bota passasse pelo rigoroso teste de 1 × 107 Teste de flexão dinâmica cíclica a -30°C.
Caso 2: Adesivos industriais de alto desempenho (em sinergia com PVB, PVA e EVA)
O desafio: Um fabricante especializado em adesivos estruturais à base de solventes precisava de um equilíbrio entre alta resistência inicial e tempo em aberto prolongado, sem gelificação prematura.
A solução: Ao selecionar o SKYPRENE G-40S (cristalização rápida) como base polimérica e micromisturá-lo com proporções específicas de PVB (polivinil butiral) para conferir resistência e EVA (copolímero de etileno-acetato de vinila) para regular o tempo de trabalho, a formulação alcançou uma aderência otimizada. Além disso, a adição de estabilizantes biocidas como DBNPA (2-2 dibromo-3-nitrilopropionamida) Em comparação com látex CR à base de água, garantiu-se estabilidade de longo prazo sem afetar a reticulação do polímero.
Site: www.elephchem.com
WhatsApp: (+)86 13851435272
E-mail: admin@elephchem.com
Rede IPv6 suportada
