A borracha de policloropreno (CR) é amplamente reconhecida como um polímero fundamental em adesivos de contato seco de alto desempenho devido à sua excepcional aderência inicial, resistência a óleos, retardância à chama e resistência de adesão superior. No entanto, a seleção do grau de CR apropriado requer um equilíbrio preciso entre a taxa de cristalização, a viscosidade Mooney, a tixotropia da solução e a conformidade ambiental.

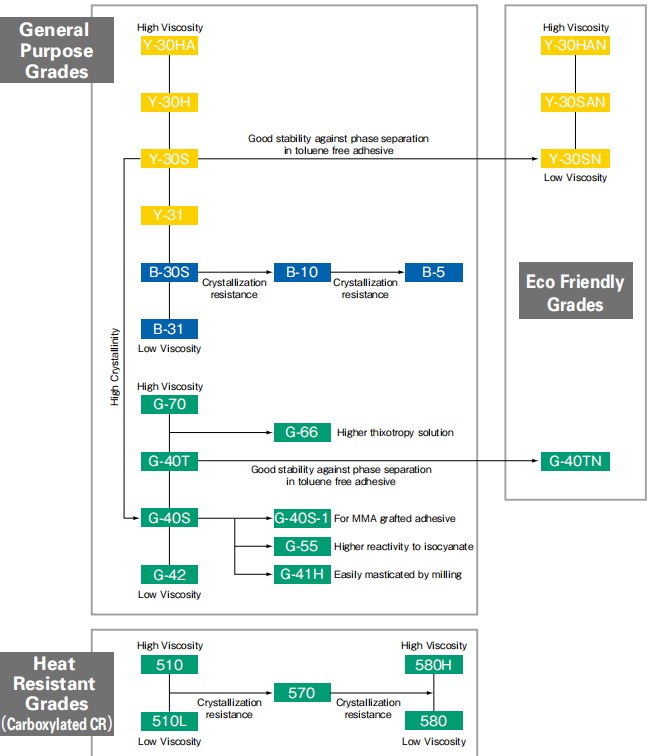

Este artigo divide a série de aplicações adesivas Skyprene em três categorias principais — Uso Geral, Resistente ao Calor (Carboxilado) e Ecológico — para auxiliar os formuladores na otimização do desempenho dos adesivos.
1. Graus de uso geral: Equilibrando a taxa de cristalização e a viscosidade
Os materiais de uso geral são classificados principalmente pela sua velocidade de cristalização e viscosidade Mooney, que influenciam diretamente a resistência a verde, o tempo em aberto (tempo de retenção da aderência) e a capacidade de pulverização.
Graus de cristalização rápida (Série G)
Alta resistência inicial e excelente desempenho de pulverização: Graus como G-40S, G-40S-1, G-40T, G-70, G-41H, G-42, G-55 e G-66 oferecem rápido desenvolvimento de resistência.
Pulverização de baixa viscosidade: SKYPRENE G-42 Apresenta viscosidade Mooney mais baixa (36-48), tornando-se uma base ideal para formulações pulverizáveis.
Enxerto de MMA: O G-40S-1 foi desenvolvido para adesivos com enxerto de MMA, visando especificamente a colagem de PVC macio e couro sintético com coloração mínima da solução.
Mastigação aprimorada: O G-41H utiliza um sistema estabilizado com tiram, facilitando a mastigação e proporcionando maior resistência à separação de fases.
Controle de reticulação e reologia: O G-55 apresenta maior reatividade em relação aos isocianatos, enquanto o G-66 proporciona maior tixotropia e menor fluidez da solução para aplicações anti-escorrimento.
Graus de cristalização média (Série Y)
Processamento versátil: Y-30S, Y-30H, Y-30HA e Y-31 oferecem uma taxa de cristalização equilibrada, permitindo uma retenção de aderência mais longa em comparação com a série G, mantendo ao mesmo tempo uma boa resistência ao calor.
Hierarquia de viscosidade: Variando de Y-31 (Mooney 90-110, viscosidade mais baixa) a Y-30HA (alta viscosidade da solução, até 1900-2600 mPa·s), esses graus permitem que os formuladores ajustem o teor de sólidos e a reologia.
Graus resistentes à cristalização (Série B)
Horário de funcionamento prolongado: SKYPRENE B-30SOs compostos B-31, B-10 e B-5 exibem comportamento de cristalização lenta ou não cristalização.
Modificadores de retenção de aderência: B-5 e B-10 são usados principalmente como modificadores de mistura para prolongar o tempo de retenção de aderência de bases de cristalização mais rápida sem comprometer a flexibilidade final.
2. Graus resistentes ao calor: Polímeros CR carboxilados
Para aplicações em altas temperaturas (como interiores automotivos ou laminados estruturais acima de 80°C), recomenda-se o uso de graus carboxilados - 510, 510L, 570, 580 e 580H.
| Nota | Taxa de cristalização | Viscosidade Mooney | Perfil de desempenho |
| 510 / 510L | Rápido | 48–60 / 35–47 | Forte adesão inicial rápida com excelente resistência ao calor (80°C). |
| 570 | Médio | 42–64 | Grau de referência em resistência ao calor, oferecendo equilíbrio entre tempo em aberto e resistência térmica. |
| 580 / 580H | Lento | 35–47 / 57–77 | Menor teor de carboxila e cristalização mais lenta; ideal para janelas de montagem prolongadas. |
3. Graus Ecológicos: Formulação sem Tolueno e Estabilidade
Para cumprir as regulamentações ambientais que reduzem os solventes aromáticos (benzeno, tolueno, xileno - BTX), os formuladores devem fazer a transição para sistemas de solventes mistos (por exemplo, Ciclohexano, Acetato de etila, hexano normal, acetona). No entanto, a substituição do tolueno frequentemente induz a separação de fases durante o armazenamento.
Para resolver esse problema, foram desenvolvidas as classes ecológicas: Y-30SN, Y-30SAN, Y-30HAN e G-40TN.
Comparação de estabilidade de armazenamento
Padrão SKYPRENE Y-30S Em solvente sem tolueno: Apresenta clara separação de fases após 1 mês de armazenamento a 23°C.
Y-30SN de grau ecológico em solvente livre de tolueno: Apresenta ausência de separação de fases mesmo após 3 meses de armazenamento a 23°C, mantendo a homogeneidade completa da solução.
Retenção da resistência ao descascamento: O Y-30SN oferece resistência inicial ao descascamento equivalente ou superior (99-171 N/25mm) e resistência ao calor (62 N/25mm a 80°C) em comparação com sistemas padrão contendo tolueno.
Site: www.elephchem.com
WhatsApp: (+)86 13851435272
E-mail: admin@elephchem.com
Rede IPv6 suportada
