Utilizamos parcialmente a alcoólise PVA-217SB (PVA080-22 e PVA1780) e polpa ecológica de alta eficiência, adicionando uma certa proporção de amido. Realizamos experimentos com diversas variedades de poliéster-algodão, o que não só melhorou significativamente a qualidade da polpa, como também reduziu significativamente o custo da polpa.
Desempenho da polpa:
A estrutura química do PVA varia dependendo do grau de alcoólise. O PVA com um grau de alcoólise de 99,6% é totalmente alcoólise, como o PVA-1799 (PVA 100-27) com os quais normalmente trabalhamos. Por outro lado, o PVA com grau de alcoólise de 88% é parcialmente alcoólise, como PVA-1788 (PVA 088-20) e PVA-217SB. O PVA com alcoólise completa possui principalmente grupos hidroxila em sua estrutura, enquanto a versão com alcoólise parcial contém alguns grupos éster juntamente com grupos hidroxila. Essa diferença torna seu desempenho bastante distinto. Por exemplo, ao misturar PVA parcialmente hidrolisado com PVA completamente hidrolisado e amido, as proporções de amido necessárias não são muito diferentes entre os dois. Geralmente, não deve exceder 70%, ou seja, a proporção de mistura de amido para PVA é geralmente cerca de 7:3, a fim de obter uma pasta com boa miscibilidade. A pasta ecológica da Runli é um líquido branco leitoso com mais de 98% de ingredientes eficazes. Possui uma viscosidade de 2 a 8 mPa·s a 20°C e um nível de pH entre 7,5 e 8,5. Esta pasta flui bem, tem boa elasticidade, forte adesão, mistura-se facilmente com outras pastas e aditivos e é simples de remover após o uso.
Resumo:

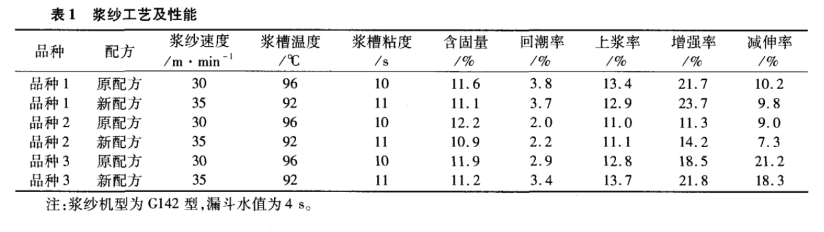

(1) A partir da análise de ensaio, rastreamento e teste da pasta Runli e do PVA parcialmente hidrolisado, constatamos que a vazão da pasta é estável e a formação de película de colagem é difícil em baixas temperaturas. A milésima bobina é lisa, o fio de colagem é macio e há menos pilosidade regenerada.
(2) Os novos indicadores de dimensionamento de fios são muito melhores do que a fórmula antiga. Observamos uma grande queda na quebra do tear e um aumento significativo na taxa de eixos bons e na eficiência do tear.
(3) O uso do agente de colagem Runli e do agente de colagem PVA parcialmente alcoólico (PVA-217SB) reduziu significativamente o custo de colagem.
Site: www.elephchem.com
Whatsapp: (+)86 13851435272
E-mail: admin@elephchem.com
Rede IPv6 suportada
