O impacto da viscosidade Mooney no desempenho do processamento da borracha: uma análise comparativa de CR121 e DCR213

1. O que é a viscosidade Mooney da borracha?

A viscosidade Mooney reflete essencialmente o grau de polimerização e a massa molecular da borracha sintética. Ela serve como indicador da qualidade do desempenho de processamento da borracha, bem como da magnitude e da faixa de distribuição de sua massa molecular. Os valores de viscosidade Mooney estão intimamente correlacionados com a plasticidade: um valor de viscosidade alto — que influencia principalmente as características de processamento de borrachas brutas e sintéticas — indica uma alta massa molecular e baixa plasticidade; inversamente, um valor de viscosidade baixo sugere uma baixa massa molecular e boa plasticidade. Se a viscosidade Mooney for excessivamente alta, a borracha torna-se difícil de processar; se for muito baixa, o produto vulcanizado resultante apresentará baixa resistência à tração e seu desempenho geral poderá não atender às especificações exigidas. O controle criterioso da viscosidade Mooney da borracha facilita diversas operações de processamento — como mistura, calandragem, extrusão, moldagem por injeção e moldagem por compressão — permitindo, assim, que a borracha vulcanizada alcance propriedades físicas e mecânicas superiores.

2. O que é o Método de Viscosidade de Mooney?

O método de viscosidade Mooney utiliza um viscosímetro Mooney para determinar a plasticidade de um composto de borracha. O princípio de teste subjacente envolve a medição da resistência ao cisalhamento exercida por um corpo de prova contra um rotor giratório sob condições específicas de temperatura, tempo e pressão; a magnitude da plasticidade do composto é então quantificada com base na magnitude do torque resultante. A viscosidade Mooney reflete a viscosidade do composto sob condições específicas e serve como uma métrica direta para avaliar suas propriedades reológicas. No entanto, como esse método envolve uma velocidade de teste relativamente baixa e uma taxa de cisalhamento reduzida, ele só pode refletir com precisão o comportamento reológico do composto sob condições de baixa taxa de cisalhamento. Se a velocidade do rotor for aumentada durante o teste, os resultados se aproximarão mais do comportamento reológico observado durante as operações reais de processamento industrial.

O método de viscosidade Mooney oferece uma maneira rápida e simples de avaliar a plasticidade de compostos de borracha, sem a necessidade de preparação prévia de corpos de prova com formato padronizado. Além disso, esse método permite a determinação fácil do "tempo de pré-vulcanização" do composto, possibilitando, assim, a avaliação oportuna da segurança de processamento do mesmo. Consequentemente, o conceito de viscosidade Mooney possui ampla aplicação tanto em pesquisa científica quanto em ambientes de produção industrial.

3.Borracha de policloropreno CR121 vsBorracha de policloroprenoDCR213

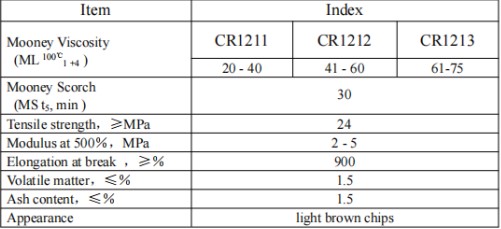

Borracha de cloropreno de neoprene CR121Alta resistência, alta viscosidade

CR121 é uma borracha de cloropreno modificada com enxofre, caracterizada por suas excelentes propriedades físicas e mecânicas.

• Classificação de viscosidade: CR121 oferece um sistema de classificação de viscosidade detalhado, variando de CR1211 (20–40) a CR1213 (61–75).
• Estratégia de Processamento: Ao utilizar o CR1213 — devido à sua alta viscosidade Mooney (até 75) — a mistura gera calor de cisalhamento significativo e impõe altas demandas de energia aos equipamentos de processamento. No entanto, dada a sua resistência à tração de ≥24 MPa, ele é ideal para a fabricação de produtos de alta resistência, como bainhas de cabos de mineração e correias sincronizadoras.
• Segurança contra queimaduras: O tempo de queimadura do CR121 é de ≥30 minutos. Isso significa que, apesar de sua viscosidade potencialmente alta e da dificuldade em processá-lo, oferece excelente segurança operacional em temperaturas elevadas e é altamente resistente à "cura prematura" (queimaduras) fora do molde.

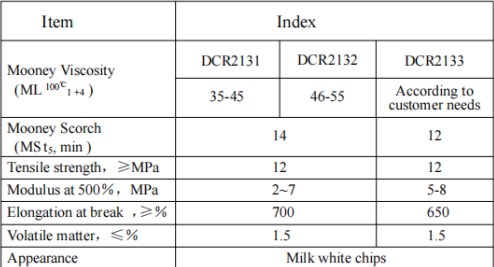

DCR213: Alta fluidez, resistência à cristalização

O DCR213 é uma borracha de cloropreno resistente à cristalização, projetada principalmente para uso em vedações e amortecedores de vibração destinados a regiões extremamente frias.

• Classificação de viscosidade: Borracha de policloropreno DCR2131 (35–45) e Borracha de policloropreno DCR2132 (46–55).
• Estratégia de Processamento: Comparado ao CR121, a viscosidade Mooney do DCR213 geralmente se situa na faixa média a baixa. Isso se traduz em um desempenho superior no preenchimento do molde, tornando-o ideal para a fabricação de tiras de vedação complexas e com perfis personalizados.
• A relação de compromisso na resistência à tração: Como sugerem os princípios teóricos, uma viscosidade Mooney mais baixa geralmente se correlaciona com uma menor resistência mecânica. A resistência à tração do DCR213 é ≥12 MPa — aproximadamente metade da do CR121. Isso representa um equilíbrio deliberado, alcançado para obter elasticidade superior em baixas temperaturas e melhor fluidez durante o processamento.
• Risco de queimadura: Observe que seu tempo de queimadura é relativamente curto, variando de apenas 12 a 14 minutos. Embora sua baixa viscosidade facilite o processamento, resulta em uma janela de processamento mais estreita, exigindo um controle rigoroso das temperaturas de mistura.

Site: www.elephchem.com

WhatsApp: (+)86 13851435272

E-mail: admin@elephchem.com
