Como a arquitetura molecular influencia o desempenho do SEBS: um guia para seleção de materiais.

Copolímeros em bloco de estireno-etileno-butileno-estireno (SEBS) Os elastômeros termoplásticos (TPEs) SEBS estão entre os mais versáteis do mercado. Produzidos pela hidrogenação seletiva do estireno-butadieno-estireno (SBS), eles combinam de forma única a processabilidade dos termoplásticos com a elasticidade da borracha vulcanizada. São amplamente utilizados em dispositivos médicos, isolamento de fios/cabos, sobremoldagem, peças automotivas, selantes e calçados.

No entanto, nem todos os tipos de SEBS apresentam o mesmo desempenho. A arquitetura molecular — como estruturas lineares versus em forma de estrela, teor de vinil (estrutura 1,2) e distribuição de monômeros da cadeia principal — influencia significativamente a processabilidade, a absorção de óleo, a transparência e a resistência mecânica.

1. SEBS Linear vs. Radial

O SEBS padrão geralmente possui um teor de estireno de 30% a 40%. Em seu estado puro, o SEBS convencional apresenta baixa fluidez no estado fundido. Para melhorar sua processabilidade no estado fundido, ele é comumente estendido com óleo de parafina e modificado com polipropileno (PP).

• SEBS linear (como Sinopec YH-503TProporciona maior resistência à tração e módulo de elasticidade devido ao maior número de pontos de entrelaçamento físico ao longo das cadeias poliméricas lineares. É a escolha preferencial para aplicações estruturais que exigem maior desempenho em tração.
• SEBS radial (como Sinopec YH-602TApresenta uma estrutura acoplada de múltiplos braços com menor peso molecular relativo entre os braços. Isso resulta em melhor fluidez na fusão, menor deformação permanente por compressão e melhor elasticidade. É ideal para aplicações que exigem alta elasticidade, como faixas elásticas, fitas de vedação e produtos moldados complexos.

2. SEBS com alto teor de 1,2-vinil

O SEBS convencional requer óleo de parafina pesado para o processamento. No entanto, a exsudação de óleo, a pegajosidade da superfície e as emissões de compostos orgânicos voláteis (COVs) sob condições de temperatura extremas (altas ou baixas) limitam sua aplicação em ambientes limpos ou extremos.

Ao aumentar o teor de estrutura 1,2 do segmento de polibutadieno pré-hidrogenado (>60%): A regularidade da cadeia do SEBS resultante é interrompida, o que reduz a viscosidade da fusão.

• Processamento direto sem óleo: Apresenta altas taxas de fluxo de fusão sem adição de óleo.
• Aplicações limpas e com baixo odor: Perfeitas para dispositivos médicos isentos de óleo, vestuário cirúrgico/de proteção, materiais de filme, componentes interiores de automóveis e agentes de reforço de PP transparente.

3. Copolimerização aleatória em bloco central

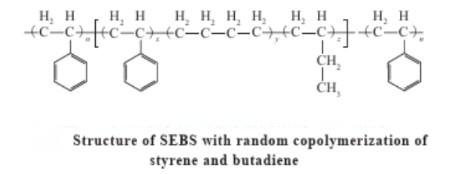

A introdução aleatória de estireno no bloco central de butadieno cria uma estrutura única de copolímero aleatório na cadeia central.

• Transparência aprimorada: A dispersão aleatória de estireno interrompe a cristalização do polietileno, resultando em alta transparência óptica (transmitância de luz de até 88%).
• Compatibilidade com cargas e auxílio no processamento: Esta estrutura aumenta a polaridade do polímero, melhorando a compatibilidade com cargas inorgânicas (CaCO₃).₃) e resinas polares. Quando misturado com SEBS padrão, atua como um promotor de processamento eficaz e um melhorador da qualidade da superfície.
• Desempenho de amortecimento: Reduz o módulo de elasticidade e aumenta as propriedades de amortecimento, tornando-o adequado para aplicações de absorção de impacto, como pistas de atletismo e tapetes suspensos.

4. Copolímeros aleatórios de estireno-butadieno hidrogenados

Para aplicações de espuma EVA modificada (por exemplo, solados de sapatos, entressolas de calçados), o SEBS padrão com adição de óleo geralmente causa aumento da deformação permanente por compressão e retração térmica devido à migração do óleo.

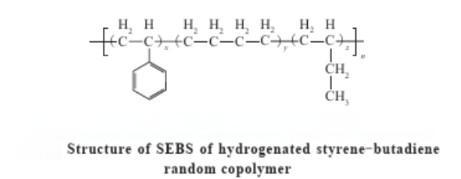

Copolímeros aleatórios de estireno-butadieno hidrogenados, sem segmentos terminais de poliestireno, podem ser misturados diretamente com EVA sem a necessidade de extensão com óleo:

• Resiliência aprimorada e baixa contração: A mistura de SEBS em formulações de espuma EVA aumenta significativamente a resiliência (até 58%), reduzindo consideravelmente a deformação permanente por compressão e a contração térmica.
• Estabilidade Dimensional: Garante produtos de espuma leves, macios e dimensionalmente estáveis, com excelente sensação tátil.

Matriz de Resumo e Seleção de Produtos

Site: www.elephchem.com

WhatsApp: (+)86 13851435272

E-mail: admin@elephchem.com
